پنل حرفه ای سارکی – Sarkie Panel

پنل سارکی (Sarkie) یک پنل حرفه ای برای پرینتر های سه بعدی و دستگاه های CNC لیزر، فرز است که دارای یک نمایشگر OLED تک رنگ ۲٫۴۲ اینچی، دوازده دکمه ی کنترلی، انکودر چرخشی، بازر و پشتیبانی از کارت حافظه ی Micro SD با سوکت اتوماتیک است که در نوع خود بی نظیر و برای اولین بار در دنیا پنلی با این امکانات و ویژگی ها طراحی و تولید شده است.

ویژگی های پنل سارکی

پنل سارکی اولین پنل تولید شده برای پرینتر های سه بعدی است که دارای دکمه های کامل کنترلی است و تا کنون چنین چیزی تولید نشده است. این پنل برای دستگاه های CNC فرز و لیزر نیز قابل استفاده است. علاوه بر دکمه های کنترلی این پنل از نمایشگر OLED سایز ۲٫۴۲ اینچی پشتیبانی می کند که برای اولین بار در دنیا پنلی با این سایز نمایشگر OLED طراحی و تولید شده است.

  • طراحی کاملا انحصاری و اختصاصی
  • طراحی و تولید کاملا ملی (ساخت ایران)
  • استفاده از متریال ساخت با کیفیت در تولید مدار چاپی
  • مدار چاپی گرید تجاری با علام راهنمای کاملا مشخص
  • مونتاژ کاملا حرفه ای دستی و با کیفیت فوق العاده بالا
  • استفاده از قطعات اصلی و درجه یک در مونتاژ مدار چاپی
  • طراحی اصولی مدارچاپی با در نظر گرفتن اصول مهندسی
  • نمایشگر OLED تک رنگ سایز ۲٫۴۲ اینچی با وضوح و میدان دید فوق العاده بالا
  • دوازده دکمه ی کنترلی مجزا با قابلیت کنترل آسان دستگاه بدون نیاز به استفاده از کامپیوتر
  • انکودر چرخشی  جهت مدیریت منو ها و استفاده ی دستگاه بدون نیاز به استفاده از کامپیوتر
  • بازر پسیو دارای قابلیت تولید تن صدا های مختلف جهت تولید اطلاعیه های صوتی مختلف شنیداری
  • پشتیبانی از کارت حافظه ی Micro SD با سوکت فنری اتوماتیک و قابلیت تشخیص اتوماتیک تعویض کارت حافظه
  • سازگاری کامل با کلیه ی کنترلر های پرینتر های سه بعدی موجود در بازار بدون نیاز به تغییر سخت افزاری در کنترلر

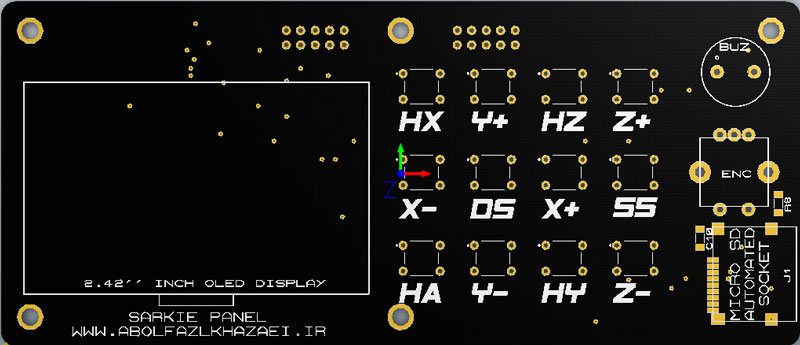

دکمه های کنترلی

پنل سارکی دارای دوازده دکمه ی کنترلی است که برای اولین بار در دنیا پنلی با این ویژگی برای پرینتر های سه بعدی در نظر گرفته شده است. با توجه به تصویر بالا و جدول زیر می توانید عملکرد هر دکمه را مشاهده کنید. لازم به ذکر است این دوازده دکمه قابل برنامه ریزی و شخصی سازی هستند و می توان آن ها را با توجه به نیاز شما تغییر داد. در صورت نیاز به شخصی سازی پنل می توانید از طریق واتزاپ یا تلگرام در ارتباط باشید.

نام دکمه فانکشن دکمه توضیحات
HX Home X انتقال محور X به نقطه ی ابتدایی
HY Home Y انتقال محور Y به نقطه ی ابتدایی
HZ Home Z انتقال محور Z به نقطه ی ابتدایی
HA Home All انتقال کل محور ها به نقطه ی ابتدایی
X+ Move X +1mm حرکت محور X به اندازه ی ۱ میلی متر به سمت مثبت
X- Move X -1mm حرکت محور X به اندازه ی ۱ میلی متر به سمت منفی
Y+ Move Y +1mm حرکت محور Y به اندازه ی ۱ میلی متر به سمت مثبت
Y- Move Y -1mm حرکت محور Y به اندازه ی ۱ میلی متر به سمت منفی
Z+ Move Z +1mm حرکت محور Z به اندازه ی ۱ میلی متر به سمت مثبت
Z- Move Z -1mm حرکت محور Z به اندازه ی ۱ میلی متر به سمت منفی
DS Disable Steppers غیر فعال کردن استپر موتور محور ها
SS Unconditional Stop متوقف کردن دستگاه

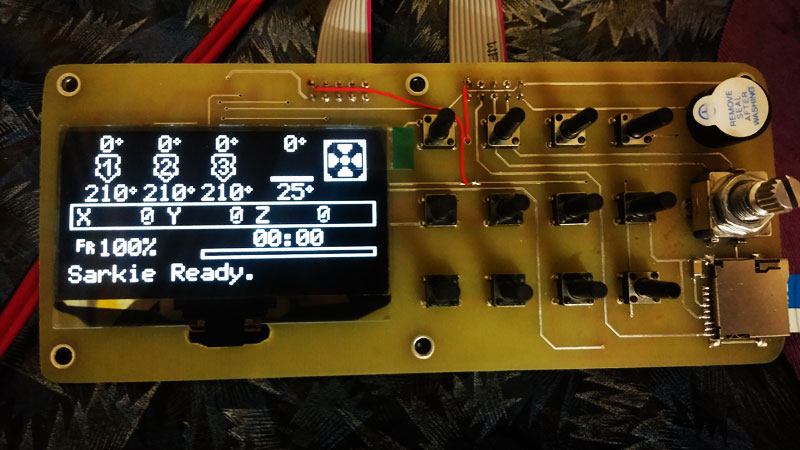

نمونه ی اولیه

نمونه های اولیه ی این پنل در فروردین و اردیبهشت ماه سال ۱۳۹۸ طراحی و تولید شده اند. تست های لازم این پنل گرفته شده است و بعد از اصلاح کامل مشکلات و بهبود کارایی آن نسخه ی های نهایی برای تولید آماده شده اند. توجه کنید این برد ها شامل لایه های محافظ و راهنما نمی باشد. این برد ها صرفا جهت عیب یابی هایی نهایی تولید شده اند.

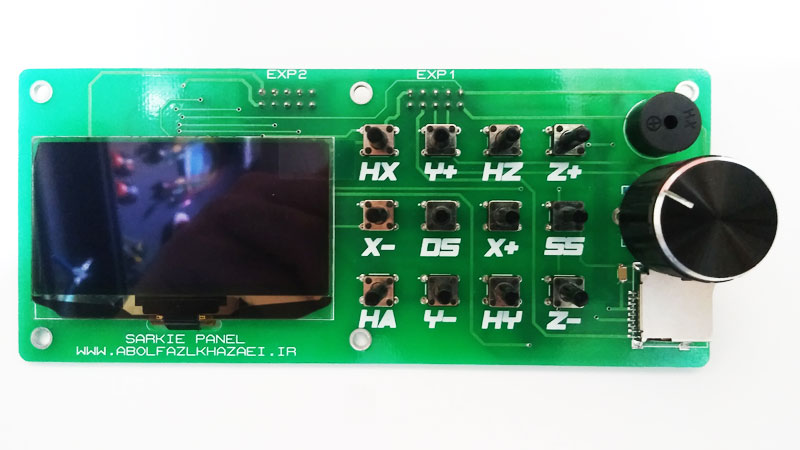

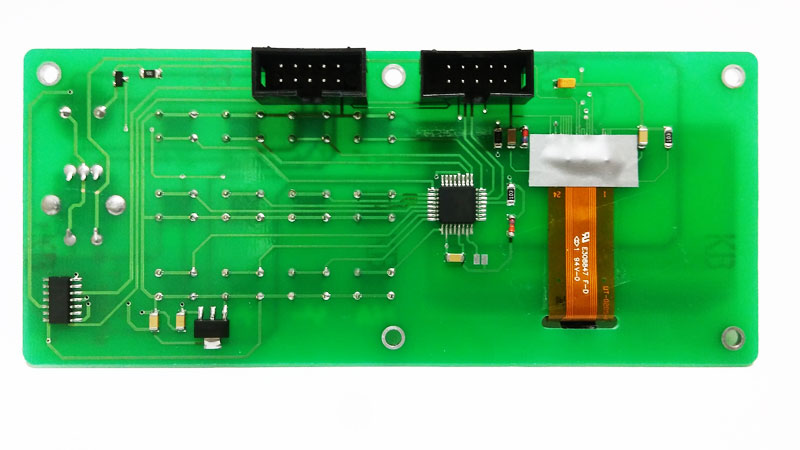

پنل نهایی

تولید پنل نهایی به اتمام رسیده است و برای خرید موجود است. در زیر تصاویر پنل نهایی را مشاهده می کنید.

قیمت و نحوه ی خرید پنل

برای مشاوره، راهنمایی و یا خرید این پنل از طریق تلگرام یا واتزاپ در ارتباط باشید.

توضیحات قیمت نحوه خرید
پنل سارکی برد سبز اتمام فروش تماس با ما
پنل سارکی برد سفید اتمام فروش تماس با ما

AK

نکته مهم: باتوجه به قیمت قطعات در بازار قیمت کنترلر ممکن است کمی متفاوت باشد.

نکته مهم: قیمت بالای این پنل به دلیل کیفیت بالا و گرانی قطعات بکار رفته در آن بخصوص نمایشگر OLED 2.42 اینچی آن است.

آموزش تنظیم و استفاده از پنل

پنل سارکی دارای پشتیبانی کامل از برنامه های مختلف است و به صورت پیشفرض در ورژن دوم Marlin Firmware برای پرینتر های سه بعدی، در ورژن دوم LASY Firmware برای دستگاه های لیزر و همچنین در ورژن دوم CNC MILL Controller Firmware برای دستگاه های CNC اضافه شده است و بعد از خرید به خریداران تقدیم می گردد. کلیه ی Firmware های ارائه شده به خریداران از نوع دیباگ شده و بدون مشکل هستند. همچنین در حال مذاکره با پشتیبانی رسمی مارلین هستیم تا کنترلر و پنل سارکی در نسخه های بعدی مارلین به رسمیت شناخته شوند. علاوه بر این موارد در حال نوشتن آموزش کاملی از نحوه ی تنظیم و استفاده از این پنل هستیم که به زودی تکمیل و به سایت اضافه خواهد شد.
