آموزش ساخت Programmer ESP8266

ماژول ESP8266 یک میکروکنترلر ارزان قیمت است که به صورت پیش فرض به WiFi داخلی مجهز است و می توان از آن در بسیاری از پروژه های ارتباطی استفاده کرد. ماژول ESP8266 در مدل های بسیار متنوعی ساخته می شود که هر کدام ویژگی ها و کاربرد خاص خود را دارند. با استفاده از این آموزش، پرینتر سه بعدی و برد NodeMCU می توانید یک پروگرمر ESP8266 بسازید که تغییر ماژول ESP8266 آن به راحتی جا زدن و در آوردن خواهد بود.

قطعات و ابزار های مورد نیاز

1. پرینتر سه بعدی (یا حداقل سفارش پرینت سه بعدی در مراکزی که این خدمات را انجام می دهند.)
2. هیتر (یا حداقل دسترسی به شخصی که هیتر دارد.)
3. هویه (نوع و مدل زیاد فرقی نمی کند.)
4. چسب حرارتی (تفنگ و چسب)
5. چسب مایع (خود چسب)
6. مینی دریل (مته شماره ۱ یا کوچکتر)
7. برد NodeMCU (مدل CP2102 یا CH340G)
8. قاب پرینت شده سه بعدی (فایل قسمت بالایی – فایل قسمت پایینی)
9. سوکت نگه دارنده ESP8266-12E (فایل سوکت نگه دارنده)
10. جامپر (یا سیم خشک قابل استفاده به عنوان جامپر)
11. وایر رپ (سیم نازک روکش دار)

آموزش ساخت

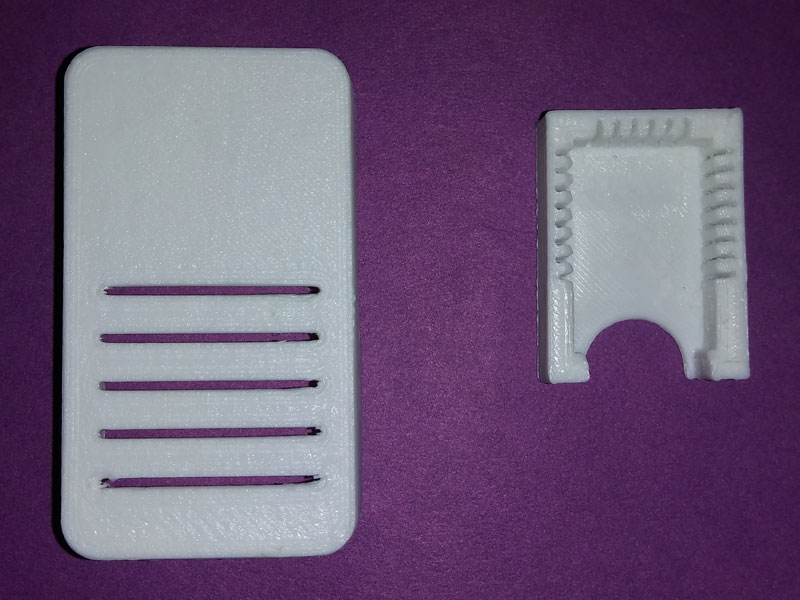

در ابتدا در صورتی که دسترسی به پرینتر سه بعدی دارید، قاب پرینت شده سه بعدی و سوکت نگه دارنده ی ESP8266-12E را پرینت کنید. در صورتی که دسترسی به پرینتر سه بعدی ندارید، از شرکت های پرینت سه بعدی کمک بگیرید یا از طریق تلگرام انتهای صفحه در ارتباط باشید. مدت زمان پرینت هر سه قطعه حدودا دو ساعت است و با توجه به قیمت های به روز بین ۱۵۰۰۰ تا ۲۰۰۰۰ هزینه خواهد داشت.

در مرحله ی بعدی با استفاده از هیتر ماژول ESP8266-12E را از روی برد NodeMCU بردارید.

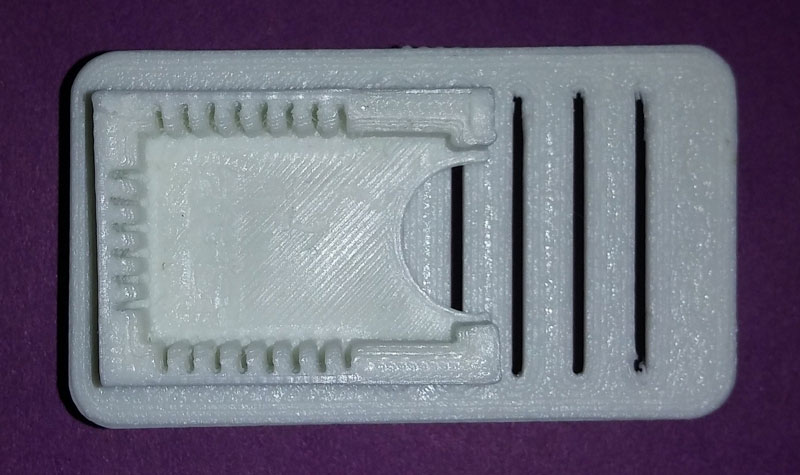

در مرحله ی بعدی با استفاده از چسب مایع سوکت نگه دارنده ی ESP8266-12E را روی قسمت بالایی بچسبانید.

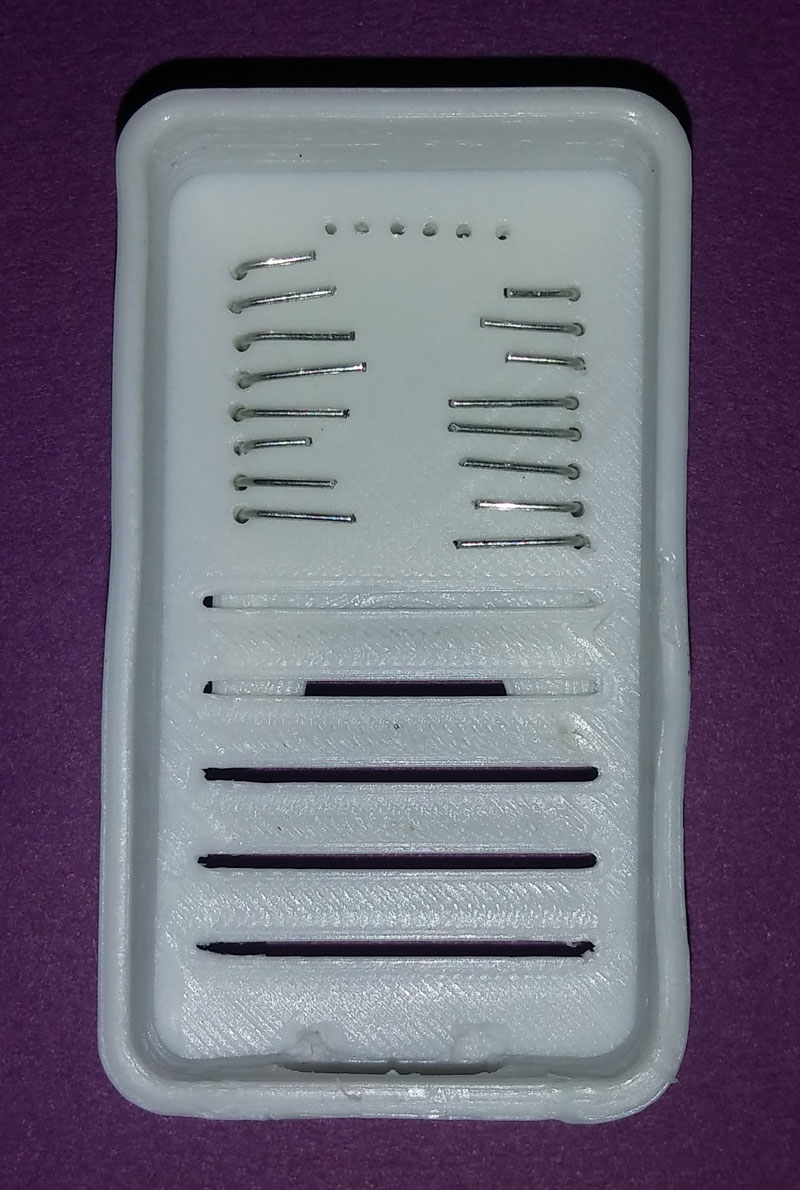

در مرحله ی بعدی، قسمت قبلی را بردارید و پین های سوکت را با استفاده از یک مینی دریل سوراخ کاری نمایید.

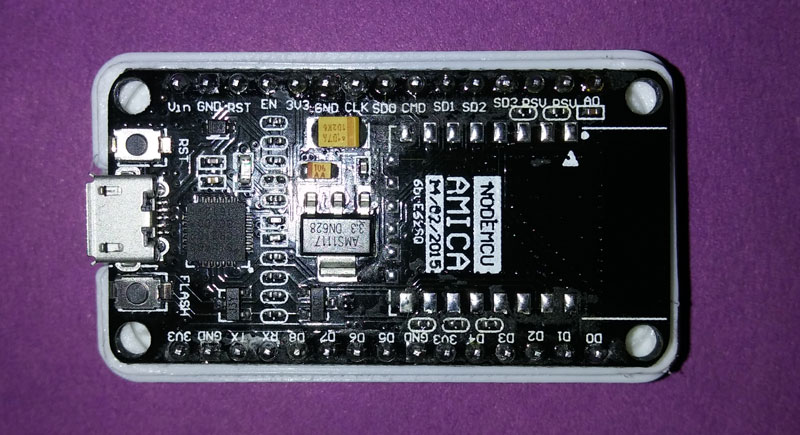

در مرحله بعدی برد NodeMCU را روی قسمت پایینی جا بزنید. (در صورت نیاز پایه های پین هدر را روی قسمت پایینی با مینی دریل سوراخ نمایید.)

در مرحله ی بعدی با استفاده از جامپر پین های سوکت نگه دارنده ی ESP8266-12E را جا بزنید.

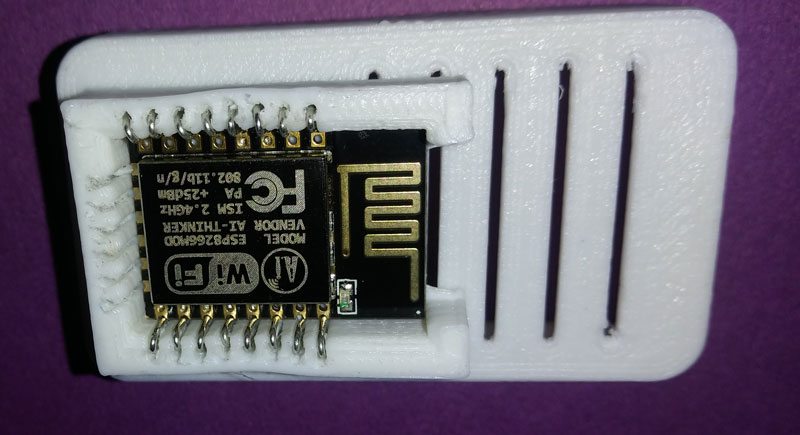

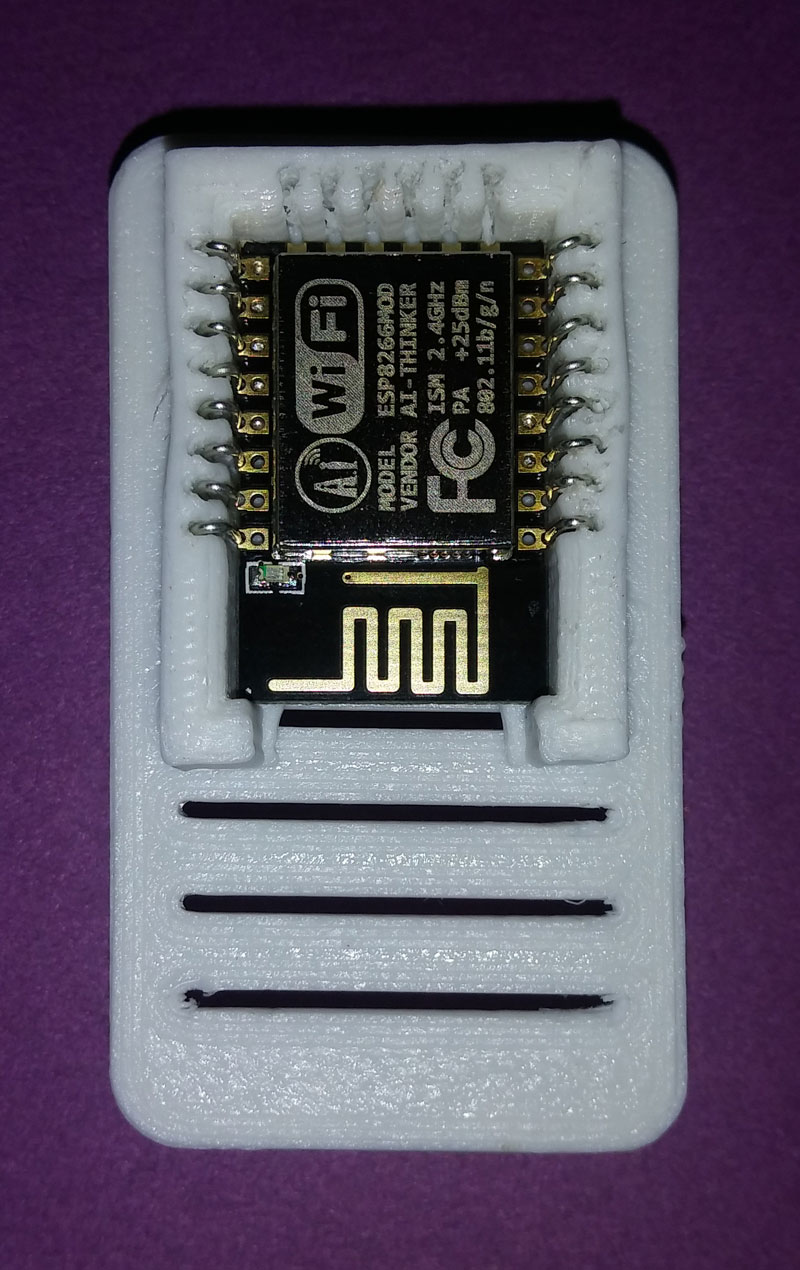

در مرحله ی بعدی سوکت ESP8266-12E را جا بزنید و در صورتی که پین ها نامیزان هستند آن ها را مرتب کنید.

در مرحله ی بعدی از مرتب بودن پین های سوکت نگه دارنده ESP8266-12E اطمینان حاصل نمایید.

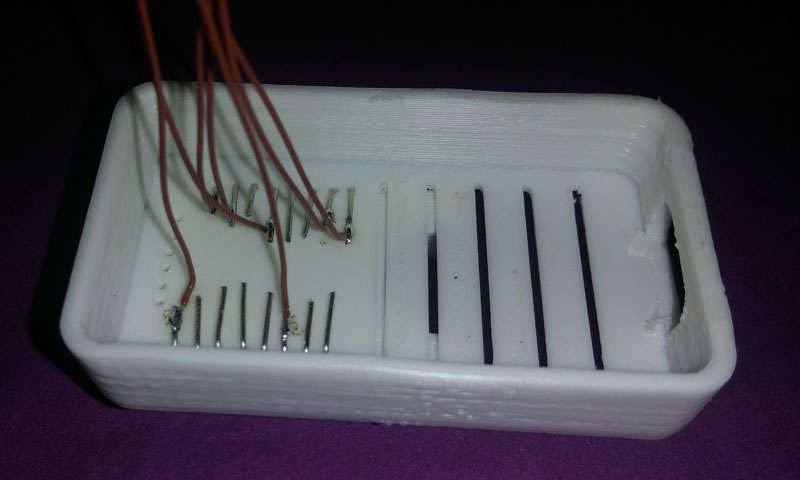

در مرحله ی بعدی با استفاده از وایر رپ پین هایی را که میخواهید در قسمت بالایی لحیم کنید.

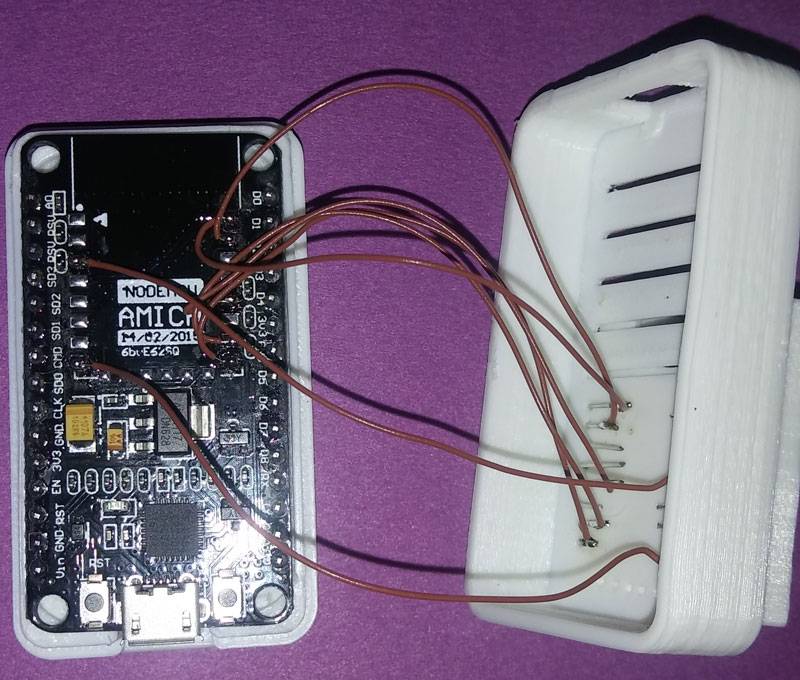

در مرحله ی بعدی سمت دیگر سیم هایی که در مرحله قبلی لحیم کردید را روی برد NodeMCU لحیم کنید.

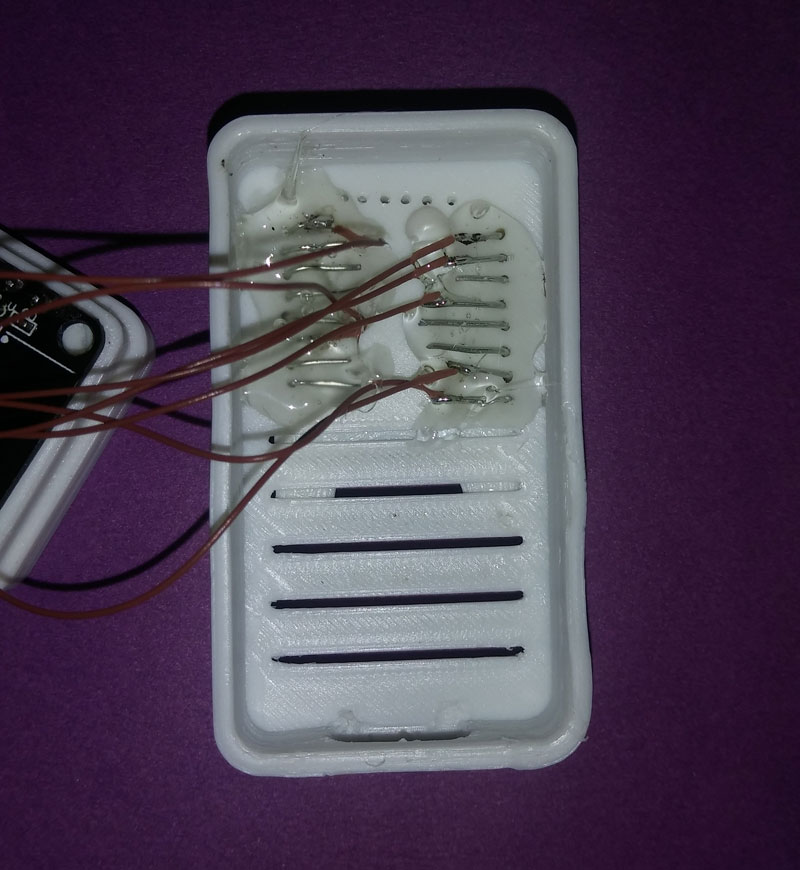

در مرحله بعد پین هایی که در قسمت بالایی وارد کردید را از داخل با استفاده از چسب حرارتی در جای خود ثابت کنید.

آموزش ساخت به پایان رسیده است. قسمت بالایی را روی قسمت پایینی جا بزنید و از پروگرمر خود لذت ببرید.
