قطعات پرینت شده ی دستگاه پرینتر سه بعدی پر سرعت VORON 2.4

قطعات پرینت شده ی دستگاه پرینتر سه بعدی پر سرعت VORON 2.4



بدون شک پرینتر سه بعدی VORON 2.4 یکی از بهترین پرینتر های سه بعدی است که هر فرد میتواند با پشت کار و دانش مناسب برای خودش بسازد و از بروزترین تکنولوژی پرینتر های سه بعدی لذت ببرد. تجربه ی پرینت با سرعت بالا و لذت ساخت یک دستگاه صنعتی از ابتدا از جمله مزایایی هستند که پرینتر سه بعدی VORON 2.4 میتواند برای علاقه مندان مکاترونیک فراهم کند. برای ساخت این دستگاه نیازمند دو دسته بندی کلی قطعاتی که از بازار تهیه میکنید و قطعات پلاستیکی پرینت شده سه بعدی خواهید بود. از آنجایی که ما دسترسی به پرینتر سه بعدی حرفه ای BAMBULAB X1 CARBON را داریم برای دانشجویان دوره طراحی و ساخت پرینتر های سه بعدی پر سرعت این امکان را فراهم کرده ایم تا قطعات پرینت شده سه بعدی دستگاه VORON 2.4 را با کیفیت بالا، نزدیک به تزریق پلاستیک تهیه کنند تا بتوانند این دستگاه را با بالاترین کیفیت ممکن برای خودشان بسازند.

قطعات دستگاه پرینتر سه بعدی پرسرعت VORON 2.4 باید با متریال ABS تحت تنظیمات و شرایط خاصی پرینت شوند تا استحکام و مقاومت مناسبی را بدست بیاورند که این امر با هر پرینتر سه بعدی امکان پذیر نیست. این قطعات در دو رنگ اصلی و رنگ جانبی میباشند که کنتراست بسیار جذابی را از لحاظ ظاهری به وجود میاورند. برای پرینت این قطعات به میزان دو کیلوگرم فیلامنت برای قطعات اصلی و نیم کیلوگرم فیلامنت برای قطعات جانبی لازم هست و پرینت قطعات این دستگاه به مدت تقریبی 180 ساعت زمان لازم است. درصورتی که برای چالش یک پرینت بسیار سخت و طاقت فرسا آماده اید خودتان نسبت به پرینت قطعات اقدام کنید. در غیر این صورت قطعات را با بالاترین کیفیت از ما تهیه کنید و همان روز تحویل بگیرید.

مزیت تهیه کردن این قطعات از ما چیست؟

تهیه کردن قطعات دستگاه های ووران از ما هفت مزیت منحصر به فرد دارد که این مزایا در هیچ جای دیگر وجود ندارد:



1- بالاترین کیفیت پرینت در قطعات پرینت شده:

از آنجایی که قطعات ارائه شده توسط ما با دستگاه های BAMBULAB X1 CARBON پرینت میشوند از کیفیت بسیار بالایی برخوردارند و عملا از نظر کیفیت با تزریق پلاستیک برابری میکنند. در بین دانشجویان عزیز دوره هستند افرادی که سال ها در زمینه پرینت سه بعدی فعالیت دارند و بعد از دیدن قطعات ما اعلام داشتند چنین کیفیتی در پرینت سه بعدی تاکنون ندیده اند. (مستندات در گروه تلگرام دوره)

علاوه بر استفاده از بهترین پرینتر ممکن برای پرینت قطعات دستگاه شما، ما از فیلامنت تولید روز نگهداری شده در شرایط مطلوب بدون رطوبت استفاده می کنیم تا کوچکترین عامل خارجی کیفیت قطعات دستگاه شما را به خطر نیاندازد و بهترین کیفیت تقدیم شما عزیزان شود. بدون شک شما لایق بهترین ها هستید.



2- پایین ترین قیمت برای قطعات حتی پایین تر از مراکز پرینت:

برای پرینت قطعات دستگاه ووران 2.4، در حالتی که خرابی برای پرینت ها پیش نیاید و تمامی حدودا 450 قطعه این دستگاه به درستی در دفعه اول پرینت شوند. حدودا 180 ساعت زمان و 2.5 کیلوگرم فیلامنت نیاز است. در حال حاضر در کشور عزیزمان ایران اجرت پرینت اکثر مراکز پرینتر در حد ساعتی 30،000 – 55،000 تومان است و قیمت فیلامنت نیز برحسب مقدار مصرف شده به قیمت بروز تک فروشی فیلامنت محاسبه می گردد. ما برای دانشجویان عزیزمان اجرت پرینت این قطعات را در حد 15،000 تومان در نظر گرفته ایم و قیمت فلامنت را نیز برحسب قیمت خرید عمده فیلامنت محاسبه می کنیم. بدون شک و به صورت تضمینی رقابت کردن با قیمت ما به شرط حفظ کیفیت قطعات برای هیچ فرد یا شرکتی امکان پذیر نخواهد بود!

در تاریخ 15 فروردین 1404 قیمت هر کیلوگرم فیلامنت ABS Premium معادل 720،000 تومان برای خرید عمده ما در نظر گرفته شده است. لذا قیمت فروش این محصول، مجموع 180 ساعت پرینت با اجرت پرینت ساعتی 15،000 تومان معادل 2،700،000 تومان + دو و نیم کیلوگرم فیلامنت معادل 1،800،000 تومان در نظر گرفته است. هزینه های حمل و نقل، خرابی های پرینت یا تلفات و اضافات پرینت برای برخی Mod نیز از حساب ما تقبل شده است تا هزینه نهایی شما عزیزان پایین ترین حد ممکن باشد.



3- پشتیبانی کامل قطعات تا روز تکمیل شدن دستگاه شما:

از آنجایی که هدف ما از ارائه کردن این قطعات مثل سایر مراکز خدمات پرینت کسب درآمد و فروش نیست؛ تا آخرین روزی که دستگاه شما تکمیل شود، چه مشکلی از جانب ما در قطعات وجود داشته باشد و چه مشکلی از سمت شما بوجود بیاید، چه قطعه ای مشکل داشته باشید/کسری داشته باشد/ یا شما بخواهید تغییرات ایجاد کنید. هر درخواست معقولی که در زمینه قطعات وجود داشته باشد برای شما پرینت و ارسال خواهد شد تا پرینتر شما تکمیل گردد.



4- سهولت در تهیه ی قطعات و بهترین گزینه های ممکن برای دستگاه شما:

با توجه به این امر که دستگاه های ووران را برای خودمان ساخته ایم و مدت زیادی است که در زمینه ارائه آموزش و قطعات این دستگاه ها فعالیت میکنیم، از زیر و بم این دستگاه ها اطلاع داریم و همواره میتوانیم بهترین نتیجه را برای شما عزیزان ارائه کنیم. با توجه به تعداد بسیار زیاد قطعات دستگاه های ووران و همچنین Mod هایی که برای این دستگاه وجود دارد حتی تهیه کردن لیست صحیحی از قطعاتی که باید برای این دستگاه پرینت شود عذاب آور است. لذا با خرید از ما شما نیازمند تهیه کردن لیست نیستید و تمامی آنچه برای ساخت دستگاهتان نیاز دارید را به همراه Mod هایی که از نظر ما به شما کمک میکند تا دستگاه بهتری را داشته باشید دریافت خواهید کرد.



5- مطابقت کامل با قطعات موجود در ایران:

یکی از مشکلاتی که در زمینه ساخت دستگاه های ووران وجود دارد این است که این دستگاه ها با قطعاتی که در دنیا موجود هستند طراحی و ساخته شده اند و اما متاسفانه تمامی این قطعات در ایران موجود نیستند. در صورتی که چنین حالتی پیش بیاید ما باید از قطعات جایگزین استفاده کنیم و طراحی سه بعدی قسمت های مرتبط با قطعه جایگزین را نیز تغییر دهیم. قطعاتی که ما به شاگردان عزیزمان ارائه میکنیم کاملا مطابق قطعات موجود در ایران است و تمامی قطعات سه بعدی نیز توسط خود ما ادیت شده اند لذا نیازمند هیچگونه تغییر از جانب شما نمیباشند. این امر راحتی و تکمیل شدن دستگاه شما را تضمین خواهد کرد.



6- هدایا خرید برای قدردانی از شما:

من باب قدردانی از خرید شما، هدایای ناقابلی همراه با قطعات شما برای شما ارسال خواهند شد که در ساخت دستگاه کاربردی و مفید خواهند بود. از جمله این هدایا نقشه کشور عزیزمان، درگ چین پرینت شده سه بعدی هم رنگ قطعات پرینت شده، آپگرید بند ناف یا Umbilical Cord، آپگرید جا به جایی Endstop محور Y، آپگرید سنسور فیلامنت در هد اکسترودر با ساچمه و…



7- تحویل فوری، ارسال همان روز:

در حالت عادی پرینت کردن یک ست قطعات دستگاه ووران 2.4 حدودا 180 ساعت زمان لازم دارد که معادل 7.5 روز پرینت مداوم با یک پرینتر است. از آنجایی که ما زیر ساخت لازم برای تسریع این فرایند را داریم، علیرغم مدت زمان زیاد پرینت یک ست قطعات بجز سفارشات رنگ خاص، باقی قطعات بلافاصله بعد از ثبت سفارش آماده تحویل هستند. قطعات رنگ خاص نیز در کمترین زمان ممکن آماده تحویل خواهند شد، این فرایند ممکن است بین 2 تا 3 روز زمان ببرد.

از کجا شروع کنم و چه آپشنی رو انتخاب کنم؟

از آنجایی که دستگاه های سرعت بالا ووران در دسته بندی دستگاه های پیچیده قرار میگیرند، طبیعی است که قطعات آن هم در نگاه اول پیچیده و گمراه کننده باشند. وجود Mod ها و شخصی سازی های زیادی که دستگاه های ووران دارند نیز بر این پیچیدگی افزوده است اما سعی ما همواره بر ساده سازی آموزش ها و فرایند خرید برای شما عزیزان است تا بتوانید بدون کوچکترین مشکل و در سریع ترین زمان ممکن به نتیجه برسید. به همین منظور در این بخش توضیحات کاملی را پیرامون بخش های مختلف دستگاه های ووران خدمت شما عزیزان ارائه می کنیم تا شما عزیزان بتوانید دستگاه ووران 2.4 تان را طبق سلیقه خودتان انتخاب نمایید.

به منظور جلوگیری از شلوغ شدن این صفحه به صورت بیش اندازه بخش های مختلف به صورت منوی های دارپ داوون در نظر گرفته شده اند. برای مشاهده توضیحات هر بخش کافیست روی آن ها کلیک نمایید تا باز شوند و اطلاعات آن بخش را نمایش دهند:

اولین و مهم ترین گزینه ای که شما برای دستگاهتان باید انتخاب نمایید سایز دستگاه یا اندازه قابل پرینت آن است. به عبارت ساده تر، قطعاتی که بعد از تکمیل شدن ساخت پرینترتان پرینت میکنید تا چه سایزی خواهند بود؟ صفحه ی پرینت دستگاه های ووران قابلیت پرینت قطعاتی تا اندازه سه سایز زیر دارند: (طول در عرض در ارتفاع)

  • سایز صفحه پرینت 250 در 250 در 230 میلی متر – اندازه بیرونی دستگاه 410 در 410 در 430 میلی متر
  • سایز صفحه پرینت 300 در 300 در 280 میلی متر – اندازه بیرونی دستگاه 460 در 460 در 480 میلی متر
  • سایز صفحه پرینت 350 در 350 در 330 میلی متر – اندازه بیرونی دستگاه 510 در 510 در 530 میلی متر

محور های X و Y به صورت استاندارد هستند و توصیه میشود آن ها را تغییر ندهید اما محور Z قابلیت شخصی سازی دارد.

طبیعیست هر چه سایز صفحه ی پرینت شما بزرگتر باشد، ابعاد کلی نیز بیشتر خواهد شد و هزینه ساخت آن نیز بیشتر خواهد.

توصیه میکنیم قبل از اقدام به انتخاب سایز دستگاه محل نگهداری آن را بررسی نمایید تا فضای کافی برای نگهداری از آن را داشته باشید.

دستگاه های ووران به صورت پیش فرض دارای دو رنگ اصلی و جانبی هستند، در تصاویر این صفحه رنگ اصلی مشکی و رنگ جانبی قرمز میباشد اما از آنجایی که احترام به سلیقه شما عزیزان برای ما بسیار مهم است، قطعات ارائه شده برای دستگاه های ووران توسط ما قابلیت شخصی سازی رنگ بندی را دارند. در زیر لیست رنگ های قابل انتخاب را مشاهده می کنید:


مشکی

خاکستری

نقره ای

قهوه ای

بنفش

آبی

آبی آسمانی

قرمز جیگری

قرمز

سرخابی

صورتی

نارنجی

زرد

سبز

سبز کاجی

استخوانی

سفید

نچرال

توجه بفرمایید رنگ بندی در صفحه نمایشگر کامپیوتر/گوشی و در واقعیت ممکن است کمی متفاوت باشد و لیست رنگ زیر تنها رفرنسی برای انتخاب شماست.

کریج محور X همان قطعه ای است که اکسترودر این دستگاه را حمل میکند. دستگاه ووران 2.4 به صورت دیفالت به همراه یک کریج ثابت ارائه میشود و برای عملیات Homing و Bed Leveling از یک سنسور Inductive استفاده میکند. سنسور های اینداکتیو با نزدیک شدن به یک سطح فلزی مانند صفحه هیت بد فعال میشوند و سیگنالی را به برد کنترلر دستگاه ارسال می کند تا موقعیت نازل را نسبت به صفحه هیت بد مشخص کنند. در تئوری این سنسور ها برای پرینتر سه بعدی بسیار مناسب به نظر می آیند اما در عمل مشکلات بسیار زیادی را به همراه دارند که عملا این مشکلات آن ها را برای پرینتر سه بعدی غیر قابل استفاده میسازد. بزرگترین مشکل این سنسور ها Temperature drift یا تغییر فاصله فعال شدن آن ها در دماهای مختلف صفحه هیت بد است. به صورت ساده تر فاصله ی نازل تا صفحه هیت بد در زمانی که صفحه ی هیت بد سرد است با زمانی که در 60 درجه است با زمانی که در 90 درجه است یا هر دمای دیگری است بسیار متفاوت است. به همین دلیل صفحه ی هیت بد باید قبل از هر پرینت به صورت دستی برای دمای آن پرینت کالیبره شود. این پروسه بسیار طاقت فرسا و عمدتا دچار خطای انسانی زیاد است. علاوه بر مشکل عدم عملکرد مناسب پروب های اینداکتیو در دمای بالای 70 درجه، محور Z نیز نیازمد یک انداستاپ یا متوقف کننده جدا می باشد که باید در یک فاصله مشخص و دقیقی از پروب نصب شود. بنابر همین دلایل استفاده از این کریج ثابت توصیه نمیشود و بجای آن Voron Tap به عنوان جایگزین توصیه میگردد.

آپگرید Voron Tap در اصل ایده آل ترین سنسور محور Z و Bed Leveling اتوماتیک است که این امکان را فراهم میسازد تا شما بتوانید از خود نازل اکسترودر به عنوان سنسور محور Z استفاده کنید. از آنجایی که در طراحی هوشمند Voron Tap خود نازل با برخورد به سطح بد به صورت حساب شده فاصله نازل تا سطح بد را تشخیص میدهد دقیق ترین حالت ممکن تشخیص فاصله نازل تا سطح بد را فراهم میسازد و در زمان Auto Bed Leveling دقت فوق العاده بالای 0.4 میکرون را برای ما فراهم میسازد. از سایر مزایای این آپگرید میتوان به دوام بلند مدت آن، عدم تغییر کردن در بلند مدت، قابلیت پروب کردن سطح بد در دمای بالایی بد (حتی 70 تا 100 درجه سانتی گراد)، بی نیازی از هرگونه انداستاپ برای محور Z، سازگاری با تمام نازل ها و تمام سطح بد، قابلیت تشخیص تصادف با اجسام داخل پرینتر به صورت اتوماتیک و عدم نیاز به کالیبره کردن مجدد در صورت تعویض نازل اشاره کرد. جزئیات بیشتر TAP

برای استفاده از آپگرید TAP ما نیازمند دو آیتم کلیدی و مهم هستیم که پیدا کردن این دو آیتم کمی دشوار است. برای حل این مشکل این دو آیتم توسط خود ما به شما ارائه میشود. آیتم اول ریل خطی آپگرید TAP است. این ریل خطی خیلی خاص نیست یک تکه ریل خطی MGN9 به ابعاد 5 سانتی یا 50 میلی متر است. چیزی که این آیتم را خاص میسازد نحوه ی برش آن است. طول این ریل خطی دقیقا باید 50 میلی متر باشد و جایگاه هر کدام از سوراخ های روی این ریل دقیقا از لبه ی هر سمت 5 میلی متر باشد. از آنجایی که ریل های خطی سخت شده اند، امکان برش آن ها با استفاده از هر ابزاری امکان پذیر نیست، بخصوص برش دقیق این ریل با هر ابزار و توسط هر کسی شدنی نیست. به منظور حل کردن این مشکل برش ریل خطی TAP به کارگاهی با تجربه و با روش برش دقیق Wire Cut واگذار شده است. با خیال راحت میتوانید ریل خطی برش خورده دقیق را از خود ما تهیه کنید. شکل و شمایل ریل خطی تپ به شکل زیر است:

آیتم دومی که در استفاده از TAP مهم و کلیدی است، سنسور اپتیکال آن است. آپگرید TAP برای تشخیص فاصله نازل از صفحه ی هیت بد از یک سنسور اپتیکال استفاده می کند. این سنسور اپتیکال قطعه ای ساده است اما سیم کشی مستقیم یک قطعه چهار پایه با دو LED و  سه مقاومت چندان راحت نیست و در بلند مدت هم دچار مشکل خواهد شد. برای حر کردن اساسی این مشکل، PCB خاصی برای سنسور اپتیکال TAP طراحی و تولید کردیم که به شکل زیر است. با استفاده از این سنسور با وصل کردن تنها سه سیم انداستاپ محور Z میتوانید از آپگرید TAP استفاده کنید.

دستگاه پرینتر سه بعدی ووران 2.4 به صورت پیشفرض با اکسترودر Afterburner ارائه میشود که اکسترودر نسبتا متوسط و معمولی است. به صورت کلی این اکسترودر توانایی ارائه یک پرینت مناسب را دارد اما متوسط و معمولی برای آموزشگاه ما جوابگو نیست لذا ما از اکسترودر فوق العاده Stealthburner استفاده میکنیم.

آپگرید Stealthburner در حال حاضر بهترین اکسترودری است که شما میتوانید روی دستگاه پرینتر سه بعدی Voron سوار کنید. این اکسترودر علاوه بر ظاهر زیبا و جذابی که دارد دارای امکانات کامل و فوق العاده ای نیز هست که همین امر این اکسترودر را جایگزین مناسبی برای اکسترودر پیشفرض دستگاه (Afterburner) کند. این اکسترودر با هدف پرینت در سرعت بالا با بهترین کیفیت ممکن طراحی شده است.

تنها مشکل این اکسترودر برای افراد مقیم ایران موتور استپر Nema 14 است که در ایران موجود نیست. برای حل این مشکل این اکسترودر توسط ما شخصی شده و با موتور رایج Nema 17 کار میکند. آموزش کاملی از این اکسترودر کاستوم در دوره طراحی و ساخت پرینتر های سه بعدی سرعت بالا موجود است که میتوانید مشاهده نمایید.

برای افزایش جذابیت این اکسترودر ما چندین طرح دو رنگ را نیز آماده کردیم که در بخش بعدی به معرفی آن ها میپردازیم:

کلیه ی طرح های معرفی شده معادل فایل پرینت شده هستند و شبیه سازی سه بعدی نیستند.

کلیه ی طرح های معرفی شده صرفا از نظر ظاهری به زیبایی دستگاه شما اضافه میکنند و از نظر عملکرد فنی تفاوتی ندارند.

کلیه ی طرح های معرفی شده با نمایشگر اکسترودر ما سازگاری دارند و در هر زمان نیاز باشد نمایشگر میتواند به اکسترودر اضافه شود.

از آنجایی که دستگاه های ووران به صورت اوپن سورس و با در نظر گرفتن آپشن های بسیار زیادی طراحی میشوند امکان استفاده از قطعات بسیار زیادی را دارند. این قاعده در مورد اکسترودر Stealthburner نیز صدق می کند. این اکسترودر در چندین ورژن مختلف با نازل های مختلف ارائه شده است. نکته مهم در این زمینه این است که نازلی که ما برای دستگاهمان انتخاب می کنیم باید در کشور عزیزمان ایران موجود باشد تا بتوانیم آن را تهیه کنیم و همچنین این نازل عملکرد مناسبی برای پرینتر سه بعدی سرعت بالا داشته باشد. برخی آپشن های موجود در ایران توانایی ذوب کردن فیلامنت را با سرعت مناسب دستگاه های سرعت بالا ندارند و به همین دلیل استفاده از آن ها روی دستگاه های ووران تنها موجب رخ دادن مشکلات متعدد و کاهش سرعت دستگاه خواهد شد.

نازل دستگاه های Bambu Lab:

دستگاه های بمبولب نیازی به توضیح ندارند، بی شک از خفن ترین پرینتر های سه بعدی سرعت بالا هستند. به همین دلیل هم استفاده از نازل این دستگاه با اکسترودر Stealthburner یک گزینه ی عاقلانه و با عملکرد مناسب است. توجه بفرمایید نازل دستگاه های سری X1  و P1 با اکسترودر Stealthburner سازگاری دارد و نازل دستگاه های سری A1 با این اکسترودر سازگاری ندارد. بهترین آپشن در زمینه انتخاب نازل بمبولب نازل های پرسی اورجینال بمبولب است اما نازل ها افتر مارکت نیز عملکرد مناسبی خواهند داشت.

نازل دستگاه های Creality:

طبیعی است به عنوان یکی از بزرگترین فعالان در زمینه پرینتر های سه بعدی شرکت Creality نازل های بسیار زیادی برای دستگاه های خود ارائه کرده است. برخی از این نازل ها توانایی ذوب کردن مقدار قابل توجهی فیلامنت را دارند و همین امر آن ها را برای پرینتر های سرعت بالا نظیر پرینتر های سه بعدی ووران مناسب میسازد. نکته حائز اهمیت در مورد این اکسترودر ها این است که فاصله دو پیچ مربوط به نصب این اکسترودر ها از هم 14 یا 14.3 میلی متر باشد. این اختلاف 0.3 میلی متری به حدی کوچک است که قابل چشم پوشی است. در صورتی که از این نازل ها استفاده میکنید توجه بفرمایید نازل شما از نوع ALL METAL باشد و از نوع دارای لوله PTFE نباشد.

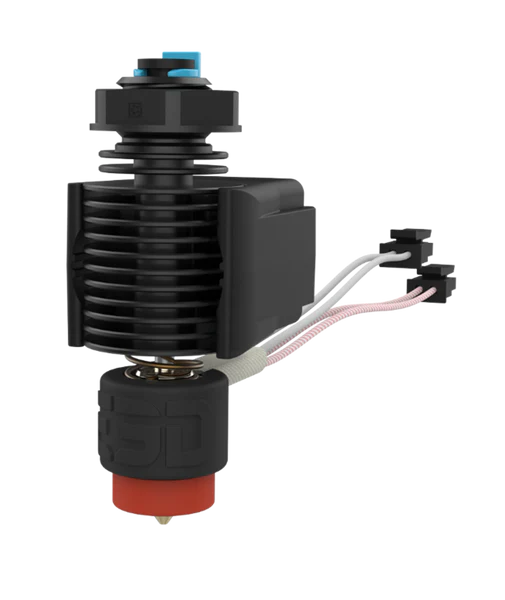

نازل E3D V6:

یکی از قدیمی ترین نازل های موجود برای پرینتر های سه بعدی، نازل E3D V6 است. این نازل در دو مدل معمولی و مدل High Flow یا HF و احتمالا خیلی مدل های دیگر ارائه میشود. توجه بفرمایید این نازل مناسب دستگاه های پرینتر سه بعدی سرعت بالا نیست ولی با توجه به قیمت پایین و موجودی فراوان در گزینه های قابل انتخاب این صفحه جا داده شده است.

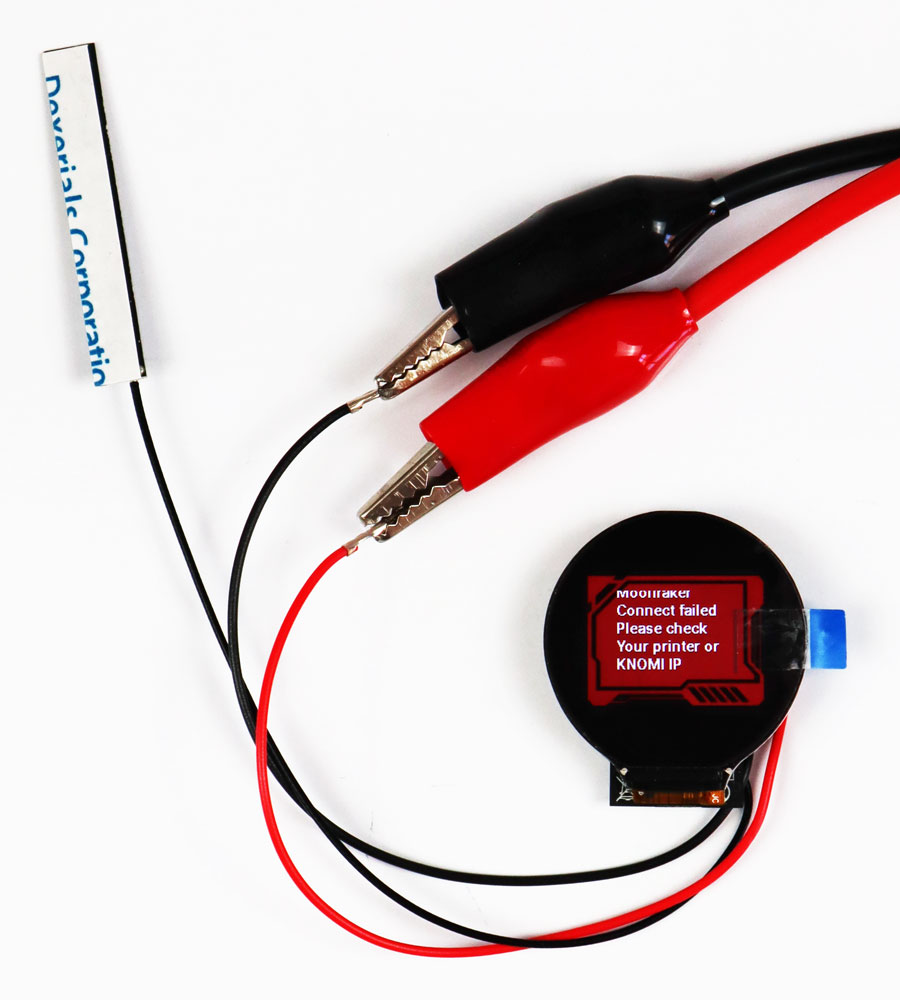

آپگرید Knomi یا نمایشگر اکسترودر Stealtburner همانطور که از اسمش پیداست یک نمایشگر گرد 1.28 اینچی است که روی اکسترودر Stealthburner نصب میشود و اطلاعاتی مانند وضعیت پرینتر، دمای نازل، دمای هیت بد، مدت زمان پرینت و … را در زمان پرینت را روی خودش نمایش میدهد. هر چند که این نمایشگر جنبه ی دکوری دارد و از لحاظ فنی به دستگاه اضافه نخواهد کرد اما با استفاده از این نمایشگر نه تنها جنبه ی ظاهری خاصی دستگاه میدهیم، در زمان عملیات های مختلف دستگاه به صورت بصری اطلاعات مفیدی را روی نمایشگر مشاهده خواهیم کرد…

در نهایتا حالت های مختلف نمایشگر Knomi را روی اکسترودر Stealtburner میتوانید در شکل زیر مشاهده کنید:

این نمایشگر با اکسترودر Afterburner سازگاری ندارد.

و اما نسخه ی Knomi V1 مجموعه AKTronics

به‌نظر می‌رسه این صفحه دیگه حسابی شلوغ شده، نه؟ پس بیاین یه نگاهی به این صفحه بندازین!

نمایشگر ما، یعنی AKTronics Knomi V1، همه‌ی امکانات BTT Knomi V1 رو که تو اون صفحه نوشته داره، اما با چند بهبود اساسی: سیگنال‌دهی تقویت‌شده، آنتن WiFi اکسترنال، و ارتقای ولتاژ تغذیه از ۵ ولت به ۵ تا ۲۴ ولت. یعنی چی؟ یعنی ایراداتی که توی نسخه‌ی BTT Knomi V1 وجود داشت، شناسایی و برطرف شدن تا محصولی کامل‌ تر و به‌صرفه‌ تر به‌ نام AKTronics Knomi V1 به‌وجود بیاد.

ما ارزون‌ترین نسخه‌ی BTT Knomi V1 رو که خارج از ایران پیدا کردیم، ۱۷.۴۹ دلار قیمت داشت؛ اونم بدون در نظر گرفتن هزینه‌های حمل‌ونقل و مالیات. با دلار ۱۰۰ هزار تومانی (۱۵ فروردین ۱۴۰۴)، فقط خود نمایشگر حدود ۱٬۷۴۹٬۰۰۰ تومان درمیاد. حالا اینو مقایسه کنین با AKTronics Knomi V1 که فقط با ۱٬۳۵۰٬۰۰۰ تومان در اختیارتون قرار می‌گیره — اونم با تحویل همون روز سفارش!



نسخه ی V1 رو بخرم یا نسخه V2

سوال بسیار قشنگی پرسیدید، اگر نسخه ی V2 برای فروش در دسترستون هست و قیمتش هم مناسب حتما اون رو تهیه کنید اما اگر قصد هزینه اضافه تر کردن ندارید همین نسخه ی V1 کافیه! تفاوت عمده نسخه V1 و V2 در لمسی بودن نمایشگر V2 هست. خود ما روی یکی از دستگاه هایی که داریم از نسخه ی V2 استفاده کردیم اما تقریبا میشه گفت عملا از ویژگی نمایشگر لمسی استفاده ای نداریم. منوی های این نمایشگر سخت باز میشند و لمس کردن اکسترودر در حال حرکت روی پرینتر اصلا جالب نیست. این معایب رو در نظر بگیرید و خرید عاقلانه ای انجام بدید.

معرفی قطعات ارائه شده در این پکیج

نوبتی هم که باشد نوبت نمایش دادن تصاویر قطعات این کیت است. قطعاتی که برای عکس برداری ارائه شده اند دارای رنگ اصلی مشکی و رنگ جانبی قرمز هستند. عکس برداری این قطعات توسط عکاس با تجربه محصولات صنعتی و با هدف نمایش دقیق قطعات معادل آنچه در واقعیت هستند انجام شده است. توجه بفرمایید بدلیل زیاد بودن تعداد قطعات این دستگاه و Mod های آن تصاویر ارائه شده ممکن است مطابق انتخاب همگان نباشد اما سعی ما همواره بر نمایش تمامی آپشن های دستگاه بوده تا ایهام یا سردرگمی برای شما عزیزان بوجود نیاید. درصورتی که سوالی در زمینه قطعات دارید از طریق یکی از روش های ارتباطی سایت با ما در ارتباط باشید.

تصاویر زیر برحسب پوشه های صفحه گیت هاب دستگاه ووران 2.4 و جهت نمایش قطعات این کیت نیز دقیقا معادل جهت پرینت آن ها (برحسب نظر طراحان ووران) در نظر گرفته شده است تا زمانی که شما عزیزان در حال بررسی قطعات هستید بتوانید با باز کردن فایل های STL دستگاه در یک نرم افزار اسلایسر مانند ارکا اسلایسر به راحتی قطعات را مشاهده و تشخیص نمایید.

کلیه ی تصاویر زیر از یک ست قطعات پرینت شده خود ما توسط عکاس صنعتی گرفته شده است و آنچه شما دریافت میکنید دقیقا معادل تصاویر زیر است. توجه بفرمایید رنگ قطعات عکس برداری شده در نمایشگر کامپیوتر یا گوشی شما ممکن است کمی با واقعیت متفاوت به نظر برسد. برای دید بهتر روی تصاویر کلیک کنید تا در اندازه بزرگتر و با جزئیات بیشتر نمایش داده شوند. در تصاویر زیر ابتدا قطعات مشترک و سپس قطعات چند آپشن معرفی شده اند.

برای پرینت قطعات دقیقا از پروفایل و تنظیمات پرینت ووران استفاده شده است. متریال ABS مرغوب تازه، ضخامت لایه های 0.2 میلی متر، ضخامت خطوط و قطر نازل پرینتر 0.4 میلی متر، نوع اینفیل ترکیبی Grid و Gyroid، میزان اینفیل 40 تا 50 درصد، تعداد دیواره های خارجی و داخلی 4 دیوار، تعداد لایه های بالا و پایین 5 لایه…

محتویات پوشه Electronics_Bay:

قطعات بخش الکترونیک شامل نگهدارنده منبع تغذیه اصلی جریان بالا، منبع تغذیه ثانویه جریان پایین، برد رزبری پای (مدل های 2 تا 5 نسخه B)، کنترلر اصلی Orca 3D، برد تغذیه Orca 3D، دو برد درایور Orca 3D، برد کن باس Orca 3D و نگهدارنده رله SSR است.

محتویات پوشه Exhaust_Filter:

محتویات پوشه Gantry:

محتویات پوشه AB_Drive_Units:

در این پوشه فایل [a]_cable_cover.stl بدلیل استفاده کردن از Mod بند ناف نیاز نیست.

محتویات پوشه Front_Idlers:

محتویات پوشه های X_Carriage و آپگرید Voron Tap:

محتویات پوشه X_Carriage تنها در صورت استفاده از کریج محور X، دیفالت استفاده خواهد شد. در صورت استفاده از آپگرید Voron Tap، کریج تپ جایگزین این پوشه خواهد شد. پیشنهاد ما استفاده از Tap برای دریافت بهترین نتیجه است.

هر چند که سنسور اپتیکال Tap به صورت دستی نیز قابل سیم کشی است اما بهترین گزینه در صورت استفاده از آپگرید Tap، استفاده از سنسور PCB تپ Orca 3D است. در هر صورت قطعه ی هر دو حالت به شما ارائه خواهد شد تا هر کدام که راحت تر هستید را استفاده کنید.

محتویات پوشه XY_Joints:

در این پوشه فایل های [a]_endstop_pod_D2F_switch.stl و [a]_endstop_pod_hall_effect.stl برای PCB انداستاپ های دستگاه ووران 2.4 است. با توجه به عدم موجود بودن آن ها در ایران و عدم نیاز به آن ها استفاده نشده اند. همچنین با توجه به استفاده از Mod بند ناف نیازی به فایل های [a]_xy_joint_cable_bridge_2hole.stl و [a]_xy_joint_cable_bridge_3hole.stl نیست.

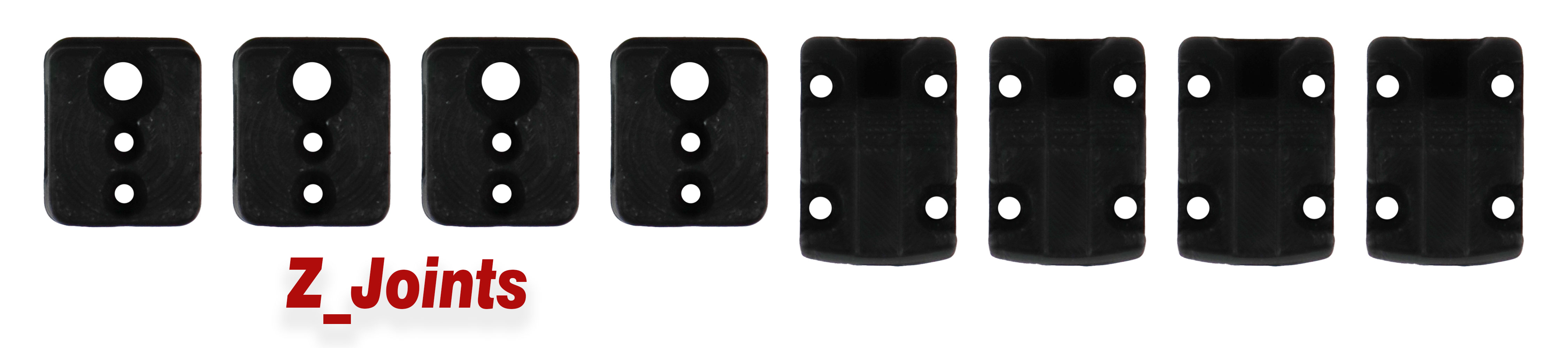

محتویات پوشه Z_Joints:

محتویات پوشه Panel_Mounting:

محتویات پوشه Front_Doors:

محتویات پوشه Skirts:

قطعات Skirt تصاویر بالا مربوط به سایز 350 دستگاه ووران 2.4 است و برای سایز های 300 و 350 به نسبت 50 و 100 میلی متر از هر سمت کوچکتر خواهند بود.

محتویات پوشه Spool_Management:

در پوشه ی Spool_Management ماد KlickOut جایگزین فایل bowden_retainer.stl شده است تا علاوه بر وظیفه اصلی نگهداری لوله PTFE بتواند در صورت نیاز به عنوان سنسور فیلامنت نیز استفاده شود. برای استفاده از این ماد نیازمند یک ساچمه 5.5 میلی متری، یک میکروسوئیچ و دو پیچ M2 به طول 6 میلی متر خواهید بود. برای اطلاعات بیشتر به صفحه ی گیت هاب این Mod  مراجعه کنید.

محتویات پوشه Tools:

محتویات این پوشه ابزار هایی در زمینه راحت تر کردن پروسه ساخت دستگاه ووران 2.4 است. توضیحات لازم در زمینه استفاده از ابزار در دفترچه راهنما ووران ارائه شده است. در بین این ابزارها، دو راهنمای ریل خطی MGN9 روی پروفیل 2020، دو راهنمای خطی MGN12 روی پروفیل 2020، راهنمای پولی موتور ها، راهنمای برش ریل خطی Tap، راهنمای سوراخکاری Blind Joint و ابزار کمکی برش گوش های فن 5015 اکسترودر Stealthburner است.

محتویات پوشه Z_Drive:

محتویات پوشه های Z_Endstop و Z_Idlers:

قطعه Z_Endstop صرفا در صورت استفاده از پروب محور Z نیاز است و در صورت استفاده از پروب های اتوماتیک یا تپ کاربردی ندارد.

محتویات Drag Chain هدیه خرید شما:

کلیه ی تصاویر بالا از قطعات پرینت شده ما توسط عکاس صنعتی گرفته شده است و قطعات دقیقا معادل آنچه به شما ارائه میشود هستند.

برای مشاهده تصاویر عادی که قبلا با گوشی تلفن همراه گرفته شده اینجا کلیک کنید. تصویر 1تصویر 2تصویر 3تصویر 4تصویر 5تصویر 6



شفاف سازی قطعات این پک قطعات

این پک تنها شامل قطعات پلاستیکی پرینت شده این دستگاه پرینتر سه بعدی است و ابدا شامل سایر قطعات مکانیکی یا الکترونیکی نخواهد بود، موارد تخصصی مانند کنترلر های دستگاه توسط خود ما در همین سایت ارائه شده اند و موارد رایج نیز از بازار قابل تهیه هستند. بسته به نظر خود شما، میتوانید قطعات ارزان و اقتصادی یا کیفیت بالا و گرانتر تهیه نمایید. دست شما برای خرید موارد رایج باز گذاشته شده است. در این پک قطعات پرینت شده ی دستگاه پرینتر سه بعدی پر سرعت VORON 2.4 با بالاترین کیفیت و پایین ترین قیمت ممکن ارائه شده است. این پک شامل کلیه ی قطعاتی که در پوشه STLs است می باشد:

Electronics_Bay
Electronics_Bay\Controller_Mounts\Orca_3D_Boards
Exhaust_Filter
Gantry
Gantry\AB_Drive_Units
Gantry\Front_Idlers
Gantry\X_Axis\X_Carriage
Gantry\X_Axis\XY_Joints
Gantry\Z_Joints
Panel_Mounting
Panel_Mounting\Front_Doors
Skirts
Skirts\250 or Skirts\300 or Skirts\350 or Skirts\500
Spool_Management
Superceded_Parts\ZipChain\Z
Tools
Z_Drive
Z_Endstop
Z_Idlers



سوالات متداول

قطعاتی که در این پک ارائه شده است، قطعات پرینت شده دستگاه Voron 2.4 و Mod هایی است که ما برای دستگاه پرینتر سه بعدی سرعت بالا 2.4 مفید دانسته ایم.

بله، قیمت محصول در سایت شامل قطعات Default دستگاه VORON 2.4 و آپگرید هایی هست که برای این دستگاه ارائه کردیم. مبلغ سفارش در سایت هوشمند است و در صورت نیاز به صورت اتوماتیک تغییر خواهد کرد.

بیشتر متن این صفحه، توضیحات قطعات ارائه شده است. با مطالعه دقیق این صفحه میتوانید مواردی که ارائه شده و آپشن های هر کدام را بررسی کنید. به صورت خلاصه قطعات الکترونیکی و مکانیکی در این پک ارائه نشده است.

قطعات این کیت با فیلامنت جنس مرغوب ABS و تازه پرینت شده اند و تنظیمات پرینت نیز دقیقا معادل توصیه VORON لحاظ شده است.

کلیه ی قطعات توسط دستگاه پرینتر سه بعدی حرفه ای BAMBULAB X1 CARBON با بالاترین کیفیت پرینت خواهند شد و امکان انتخاب رنگ دلخواه در صورت موجود بودن فیلامنت رنگ مد نظر شما وجود دارد.

بله، برای ساخت این دستگاه باید در دوره های پرینتر سه بعدی و پرینتر سه بعدی پرسرعت شرکت کنید تا مطالب و دانش لازم برای ساخت این دستگاه را بدست بیاورید.

قطعات خریداری شده توسط یکی از سرویس های خصوصی پستی ماهکس/تیپاکس ارسال خواهد شد . در صورت تمایل امکان ارسال با پست پیشتاز نیز ممکن است. هزینه ارسال به عهده خریداران محترم است.

بله امکان شخصی سازی، تغییر قطعات، اضافه کردن Mod خاص و… وجود دارد. در صورتی که نیاز به طراحی سه بعدی باشد هزینه طراحی سه بعدی و پرینت موارد خاص مد نظرتان و در صورتی که نیازی به طراحی سه بعدی نباشد، تنها هزینه پرینت موارد اضافه محسابه خواهد شد. برای مشاوره در این مورد روی سایت تیکت پشتیبانی ثبت کنید.

کلیه ی سفارشات ما از طریق همین سامانه آموزشی انجام می شود و امکان پرداخت وجه به صورت کارت به کارت کردن وجود دارد، برای کارت به کارت کردن وجه دوره از شماره کارت 6037997241440131 به نام ابوالفضل خزائی نزد بانک ملی استفاده کنید و رسید پرداختی را بعد از ثبت سفارش در سایت ضمیمه کنید.

توضیحات تکمیلی

وزن 2.5 kg
ابعاد 30 × 30 × 20 cm
سایز پرینتر

250mm, 300mm, 350mm

رنگ اصلی

مشکی, خاکستری, نقره ای, قهوه ای, بنفش, آبی, آبی آسمانی, قرمز, سرخابی, صورتی, نارنجی, زرد, سبز, سبز کاجی, استخوانی, سفید, نچرال

رنگ جانبی

مشکی, خاکستری, نقره ای, قهوه ای, بنفش, آبی, آبی آسمانی, قرمز, سرخابی, صورتی, نارنجی, زرد, سبز, سبز کاجی, استخوانی, سفید, نچرال

کریج محور X

دیفالت (توصیه نمیشود), ووران تپ (Auto Leveling)

ریل خطی TAP

با ریل خطی, بدون ریل خطی

سنسور TAP

با سنسور اپتیکال, بدون سنسور اپتیکال

مدل اکسترودر

Afterburner, Stealthburner

طرح اکسترودر

SB Pattern 1, SB Pattern 2, SB Pattern 3, SB Pattern 4, SB Pattern 5, SB Pattern 6, SB Pattern 7, SB Pattern 8, SB Pattern 9, SB Pattern 10, SB Pattern 11, SB Pattern 12

نمایشگر اکسترودر

با Knomi V1, بدون Knomi V1

مدل نازل

Bambu Lab Nozzle, Creality Nozzle, E3D V6 Nozzle
